我国是石材生产及应用的大国，随着现代建筑行业的兴盛，幕墙工程中对石材的应用越来越多。石材幕墙通常由石材面板和支承结构(横梁立柱、钢结构、连接件等等)组成，不承担主体结构荷载与作用的建筑围护结构。现本文就以石材幕墙从种类构造到施工工艺技术进行浅要研究。

公众号-石材幕墙-1

石材幕墙种类

1、短槽式石材幕墙。

短槽式石材目前分为单肢短槽式干挂法和双肢短槽式干挂法两种。单肢短槽式干挂法是将相邻两块石材面板共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定；双肢短槽式干挂法是单肢短槽式干挂法的改进做法，即将相邻两块石材面板共同固定在“干”形卡条上，“干”形卡条一般采用铝合金挤压成型，与骨架固定。

2、通槽式石材幕墙。

通槽式石材幕墙是一种在幕墙石材侧边中间开通槽，在槽内嵌入和安装通长金属卡条，将石板固定在金属卡条上的做法。通槽式石材幕墙的构造比其它石材幕墙复杂，成本比较高，加上石材加工难度大，施工比较复杂，开槽比较困难，目前应用较少。

3、钢销式石材幕墙。

钢销式石材幕墙多数是在幕墙石材侧面打孔，传入不锈钢钢销将两块石板连接，钢销与挂件连接，将石材挂接起来的做法。由于石材的硬度大，在开槽时极易造成石材破损；又由于将石材处一分为三，剩余手里石材处的厚度太薄，削弱了干挂节点处的抗拉强度；因此这种做法目前应用也较少。

4、背栓式石材幕墙。

采用背栓式连接的石材幕墙，是在幕墙石材背面钻四个扩底孔，孔中安装柱锥式锚栓，然后再把锚栓通过连接件与幕墙的横梁相接的幕墙做法。石材面板之间的缝有设置耐候密封胶，但要做相容试验。如不设置密封胶采用开缝式设计，要在背面做防水面层设计才能符合要求。

组成构造

石材幕墙主要是由石材面板、不锈钢挂件、钢骨架（立柱和横撑）及预埋件、连接件和石材拼缝胶等组成。然而直接式干挂幕墙将不锈钢挂件安装于主体结构上，不需要设置钢骨架，这种做法要求主体结构的墙体强度较高，最好为钢筋混凝土墙，并且要求墙面平整度、垂直度要好，否则应采用骨架式做法。

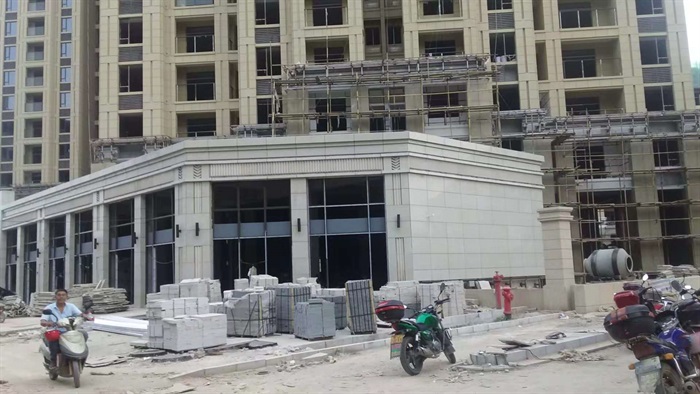

石材-16

工艺流程

根据工程实践经验，石材幕墙安装施工的方法，主要包括以下几个方面。

1、预埋件检查、安装。

预埋件应在进行土建工程施工时预埋，幕墙施工前要根据该工程基准轴线和中线以及基准水平点，对预埋件进行检查、校核，当设计无明确要求时，一把位置尺寸的运行偏差为±20mm，预埋件的标高允许偏差为±10mm。

2、测量放线。

为了保证建筑石材幕墙的施工和设计图纸保持一致，保证幕墙安装的工程质量与其他施工中单位协调一致、结合严密。施工前必须进行准确的测量放线。测量放线的依据、原则和内容如下：

（1）幕墙放线的依据。根据幕墙、门窗施工图、建筑图、结构图、分格大样图，结合土建单位给出的标高控制点，对于幕墙位置线及轴线位置进行精确放线。

（2）幕墙放线的原则，应当遵循由整体至局部的放线原则。

（3）幕墙的层高测量。层高测量是测量放线中最先考虑的问题，层高测量的依据是标高基准点，使用钢尺准仪进行测量。

3、金属骨架安装。

（1）为确保金属骨架安装位置的准确，在金属骨架安装前，还要根据施工放样图纸检查施工放线位置是否符合设计要求。

（2）在校核金属骨架位置确实正确后，可以安装固定立柱上的铁件，以便进行金属骨架的安装。

（3）在金属骨架安装时，先安装同立面两段的立柱，然后拉通线顺序安装中间立柱，并使同层立柱安装在同一水平位置上。

（4）将各施工控制线引至已安装好的各个立柱上，并用水平仪进行认真校核，对不符合要求者进行校正。

（5）在立柱的垂直度检查合格后，可以按照设计尺寸安装幕墙的金属横梁，特别注意横梁一定要与立柱保持垂直。

（6）钢骨架中的立柱和横梁，一般可采用螺栓连接。如采用焊接时，应对下方和临近的已完工装饰面进行成品保护。焊接时要采用对称焊，以减少因焊接产生的变形。检查焊缝质量合格后，所有的焊点、焊缝均需除去焊渣及做防锈处理，如刷防锈漆等。

（7）待幕墙的金属骨架安装完工后，应通过监理公司对隐蔽工程检查验收后，方可进行下道工序。

4、防火、保温材料安装。

5、石材饰面板安装。

6、注胶封缝。

7、清洗和防护。

8、施工注意事项。

【结语】

我司施工安装的石材幕墙，具有天然材质、光亮晶莹、坚硬永久、高贵典雅、抗压强度高、耐冻性强的特点。

做一个优质的幕墙项目，选择有质量保障的幕墙门窗品牌才是重中之重，百联集团深耕建筑幕墙门窗行业数十载，符合国标并具有相应检测报告的材料才允许运用，质量安全严格按照强制规范标准执行，并提供国内首家幕墙售后评估检测服务，让客户更舒心，更暖心，更放心！
